Termostato digitale serie "TH"
Il termostato digitale Aernova serie “TH” è l’evoluzione dello storico “Variomatic System” progettato oltre 30 anni fa e perfezionato nel tempo seguendo le esigenze impiantistiche contemporanee.
Questo nuovo sistema è stato realizzato per soddisfare ed unificare le funzioni di controllo temperatura, umidità e del pavimento radiante, oltre che alla possibilità di interfacciarsi con i dispositivi domotici.

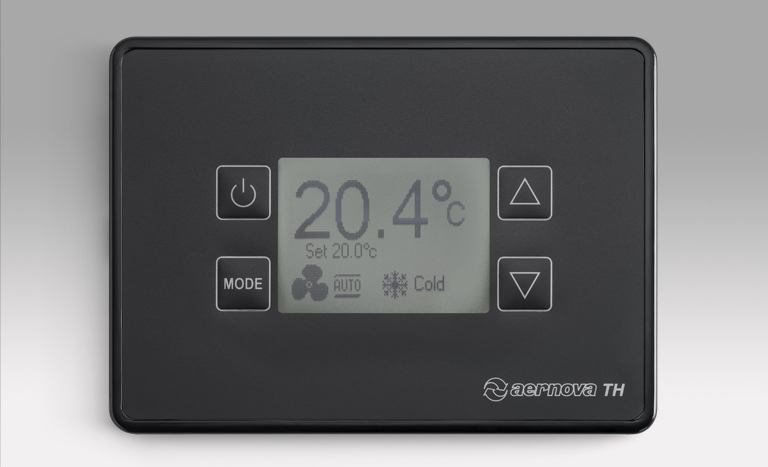

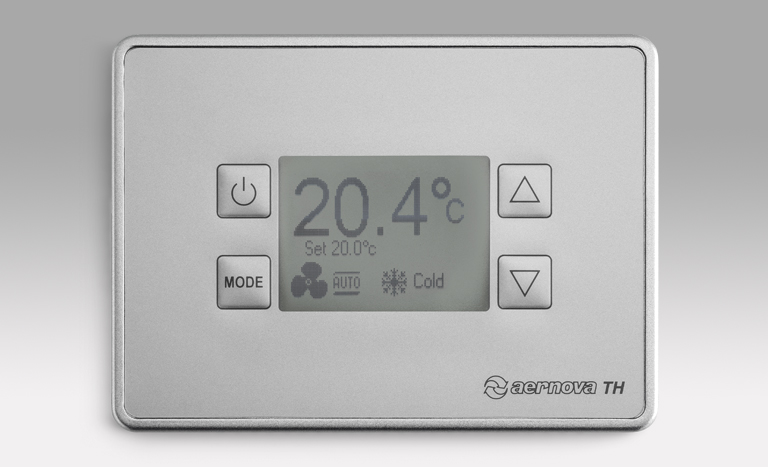

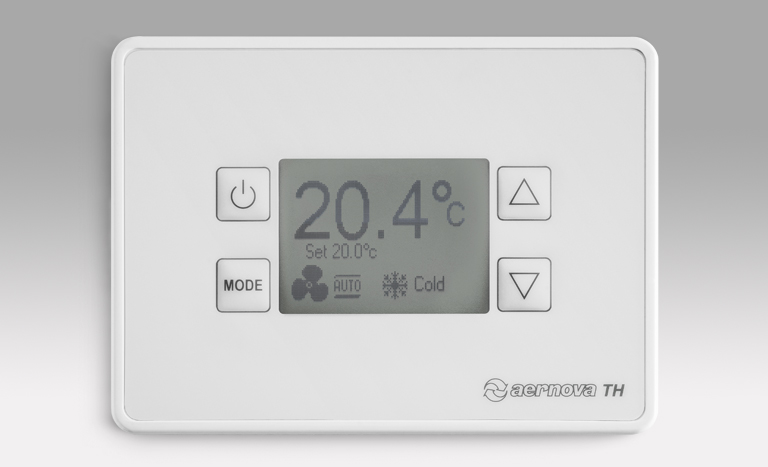

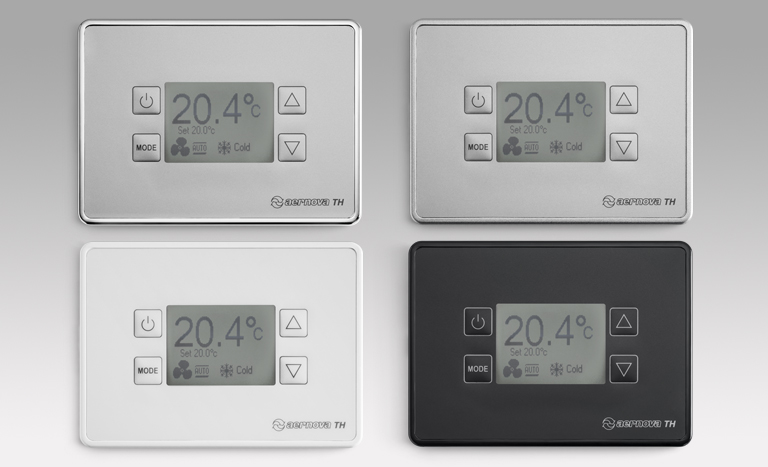

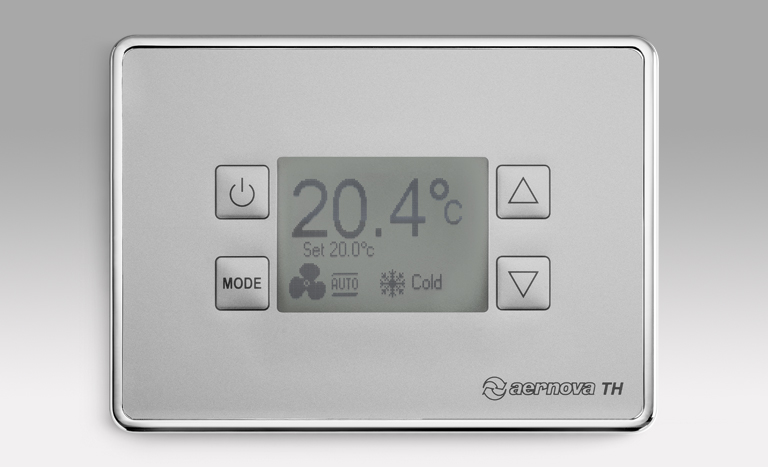

L’installazione è ad incasso o esterna ed è disponibile nei colori: bianco, nero, grigio alluminio o in alternativa con finitura della cornice tipo acciaio cromato.
Il display è retroilluminato con ai lati i quattro pulsanti che permettono la facile modifica delle impostazioni come il set point di temperatura, il modo di ventilazione automatico o manuale, la stagionalità estate-inverno, la lettura e l’impostazione dell’umidità con possibilità di gestire anche l’impianto radiante in combinata con le unità di ventilazione.
Il termostato è collegato alla scheda installata a bordo ventilconvettore tramite un cavo bus 2x0,5mmq schermato; la scheda è il vero cuore del sistema con gli ingressi / uscite di controllo di ventilconvettori, le principali sono l’interfaccia seriale per supervisione termostato tramite protocollo modbus RTU, uscita modulata per motori tradizionali ad induzione, oppure di tipo “brushless” tramite segnale in uscita in 0-10 V DC, commutazione estate-inverno centralizzata, on-off remoto da o contatto esterno (tipo finestra aperta / orologio), sonda di temperatura remota, 3 contatti puliti per attivazione elettrovalvole, acqua fredda, calda, fredda+calda, sonda di minima temperatura, sonda di massima temperatura, ingresso presenza utente nella stanza (per badge degli alberghi).
Il sistema TH è composto da una scheda elettronica (cod. H109) installata a bordo unità di ventilazione e da un termostato ambiente remoto a parete, installabile in 2 diverse varianti:

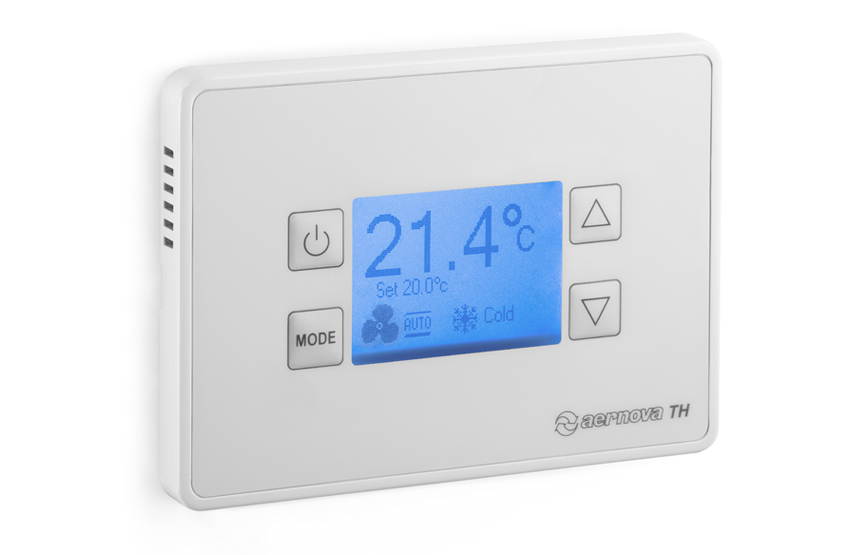

- TH DA INCASSO (spessore 8mm) da installare in scatola 503

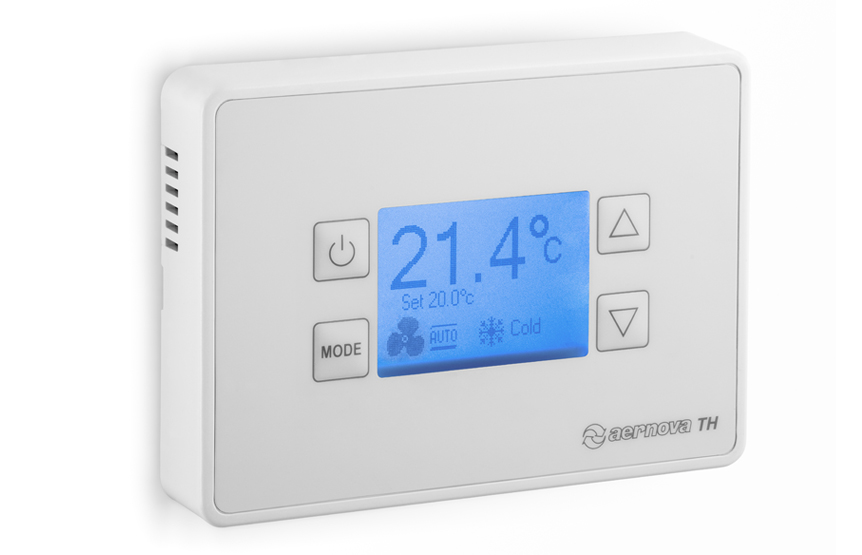

- TH DA ESTERNO (spessore 20mm)
L’installazione della scheda H109 a bordo dell’unità di ventilazione è a cura di AERNOVA, è alimentata con tensione 230V 50Hz e fa da interfaccia tra il termostato TH e i vari componenti dell’impianto: ventilatore, sonda di minima/massima ventilconvettore, resistenze elettriche invernali, impianto rediante, serrande, consensi di attivazione pompe, umidificatori e altri contatti di comando remoti.
Il termostato TH va posizionato normalmente ad una altezza di 1,50 mt dal pavimento, in una zona centrale all’ambiente da monitorare, preferibilmente in una parete interna non comunicante con l’esterno, lontano da fonti di calore o di raffreddamento, questo per limitare le alterazioni di lettura create da pareti troppo fredde o troppo calde.
Il termostato è alimentato in bassa tensione (5Vdc) tramite un cavetto a due fili e dialoga direttamente con la scheda H109 tramite un segnale digitale ad onde convogliate, non necessita di batterie.
I dati di settaggio restano memorizzati anche in assenza di alimentazione elettrica.
In caso di interruzione dell’alimentazione elettrica, avviene automaticamente il reset delle operazioni in corso, al ritorno della tensione il termostato riprenderà automaticamente a funzionare con le ultime impostazioni programmate.
